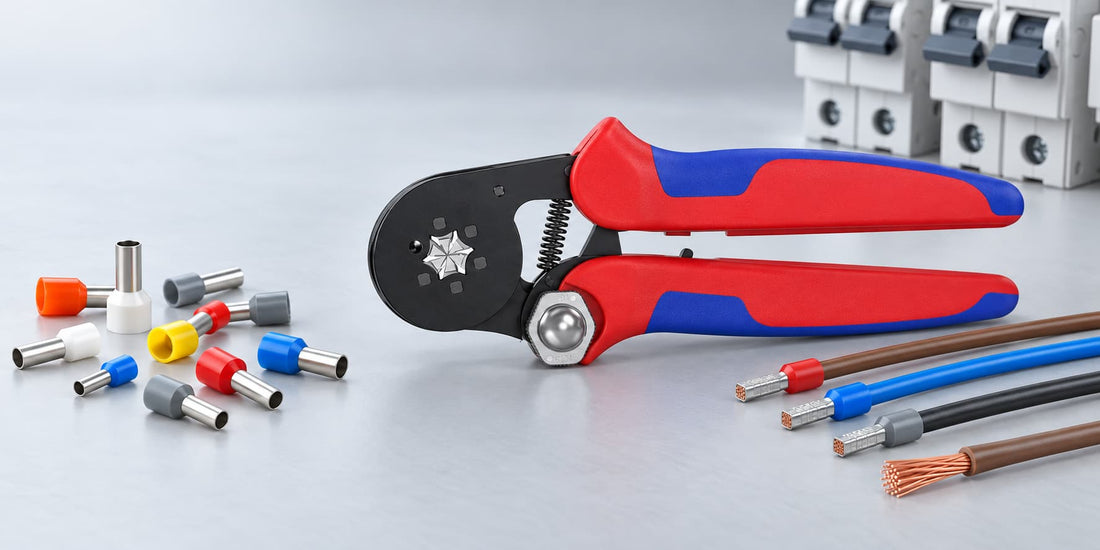

Кримп клещи за кабелни ферулки, цветни ферулки и кримпнати проводници

Кабелни ферулки — кога ти трябват и как се кримпват правилно

Ако някога си затягал многожилен проводник в клема и си видял как тънките жички се разпиляват встрани от винта, вече знаеш защо съществуват кабелните ферулки. Това е малка метална тръбичка, която събира жилата в едно цяло и превръща гъвкавия проводник в стабилен край, който клемата държи сигурно. В тази статия ще видиш кога ти трябва ферулка, как да избереш правилния размер и как да я кримпнеш правилно.

Какво е кабелна ферулка

Ферулката (наричана още кабелна втулка или накрайник за многожилен проводник) е тръбичка от калайдисана мед. Повечето имат пластмасова яка в единия край — тя пази изолацията на проводника от прегъване и по цвета ѝ се разпознава размерът. Ферулката се поставя върху оголения край на проводника и се пресова с кримп клещи, така че жилата се уплътняват в един плътен „щифт".

Защо изобщо ти трябва

  • Жилата не се разпиляват. Без ферулка част от тях остават извън клемата, а свободна жичка може да докосне съседна клема и да направи късо съединение.
  • Винтът не реже проводника. При тънките жила натискът на винта може да прекъсне част от тях — сечението намалява и мястото започва да грее.
  • Връзката не се разхлабва. Многожилният проводник „сяда" под винта с времето. Кримпнатата ферулка запазва формата си и контактът остава стегнат.
  • По-бърз и по-чист монтаж. Кримпнатият край влиза в клемата с едно движение, без да оправяш жички.

Кога е задължителна и кога не ти трябва

Слагай ферулка винаги, когато:

  • свързваш многожилен (гъвкав) проводник — например ПВ-А2 или шнур — във винтова клема на автоматичен предпазител, ДТЗ, контактор, реле или клеморед;
  • работиш в разпределително табло с много връзки една до друга;
  • свързваш две жила в една клема — тогава използвай двойна ферулка;
  • производителят на апарата изрично я изисква в инструкцията.

Не ти трябва, когато:

  • проводникът е едножилен (твърд, например ПВ-А1) — той и без това е плътен;
  • използваш кабелна обувка (кръгла или вилкова), защото тя е отделен тип накрайник.

Никога не калайдисвай края на многожилен проводник вместо ферулка, ако той отива във винтова клема. Калаят постепенно „тече" под натиска на винта, връзката се разхлабва и започва да грее.

Как да избереш правилния размер

Ферулката се избира по сечението на проводника в mm² — 0,5, 0,75, 1, 1,5, 2,5, 4 и т.н. Ако проводникът е 1,5 mm², ти трябва ферулка 1,5 mm². По-голяма ферулка няма да се пресова плътно, а в по-малка жилата няма да влязат.

Внимание с цветовете. Цветът на яката е само помощен ориентир и не е еднакъв при всички производители. Най-разпространени са две системи:

  • 0,5 mm² — оранжева (често срещан код) / бяла (DIN 46228-4)
  • 0,75 mm² — бяла / сива
  • 1 mm² — жълта / червена
  • 1,5 mm² — червена / черна
  • 2,5 mm² — синя / синя
  • 4 mm² — сива / сива

Нашите ферулки са по първата система: 0,5 mm² оранжева, 0,75 mm² бяла, 1 mm² жълта, 1,5 mm² червена, 2,5 mm² синя и 4 mm² сива. Правилото е просто: гледай числото в mm², не цвета — особено ако смесваш ферулки от различни доставчици.

Какво значи обозначение като E1508

Много ферулки се обозначават с код от вида E + сечение + дължина. Например E1508 означава ферулка за 1,5 mm² с метална част, дълга 8 mm, а E4012 — за 4 mm² с дължина 12 mm. Дължината ти казва колко да оголиш проводника.

Двойни ферулки

Когато в една клема трябва да влязат два проводника, не ги усуквай и не ги пъхай поотделно. Използвай двойна ферулка — тя има широк отвор за два проводника с еднакво сечение. Избира се по сечението на единия проводник: за два проводника по 1,5 mm² ти трябва двойна ферулка 2×1,5 mm², а за два по 2,5 mm² — 2×2,5 mm².

С какво се кримпва

Ферулката се пресова само с кримп клещи за ферулки. Обикновени клещи или клещи за кабелни обувки я смачкват неравномерно и връзката е ненадеждна.

Най-удобни са самонастройващите се клещи с тресчотка, като кримп клещите за ферулки 0,08–6 mm². Челюстите сами се нагласят по размера на ферулката, а тресчотката не позволява да ги отвориш, преди пресоването да е завършило — така всяка ферулка е кримпната с еднаква сила. Те правят квадратен профил, който влиза удобно и във винтови, и в пружинни клеми.

Как се кримпва — стъпка по стъпка

Стъпка 1 — Оголи проводника на дължината на металната част. За повечето ферулки до 2,5 mm² това са 8 mm. Оголвай с клещи за заголване, за да не нарежеш жилата.

Стъпка 2 — Усукай леко жилата в посоката на навивката им, за да влязат лесно и нито една да не остане навън.

Стъпка 3 — Вкарай проводника във ферулката, докато изолацията опре в пластмасовата яка. Краищата на жилата трябва да стигат до края на металната тръбичка или да излизат съвсем малко (до 0,5–1 mm).

Стъпка 4 — Постави ферулката в клещите в гнездото за съответния размер (при самонастройващите се — просто в челюстите), така че да се пресова само металната част, а не пластмасовата яка.

Стъпка 5 — Стисни докрай, докато тресчотката освободи клещите.

Стъпка 6 — Провери. Дръпни проводника — ферулката не трябва да се върти и да се изхлузва. Не трябва да се виждат жички извън нея, а изолацията трябва да е прибрана в яката.

Най-честите грешки

  • Твърде голяма ферулка — пресова се хлабаво и проводникът се изхлузва.
  • Твърде дълго оголен проводник — между яката и изолацията остава гола мед.
  • Твърде късо оголен проводник — жилата не стигат до края и клемата стиска празна тръбичка.
  • Пресоване върху пластмасовата яка — яката се пука, а металът остава недопресован.
  • Два проводника в единична ферулка — използвай двойна.

Ако тепърва започваш

Най-лесно е да вземеш комплект, в който има и клещи, и асортимент ферулки — например кримп клещи HSC8 с изолирани втулки или кримп клещи с 1200 бр. втулки в куфарче. Ако вече имаш клещи, комплектът от 400 ферулки E-400 покрива най-често използваните размери.

Свързани статии

Разгледай всички кабелни накрайници и ферулки и кримп инструменти в магазина.

Важно: Електрическите инсталации трябва да се изпълняват от квалифициран електротехник. Информацията в тази статия е с образователна цел.
