Термошлаух — как да избереш диаметър и как се монтира правилно

Термошлаухът (термосвиваем шлаух) е тръбичка от специален полимер, която при нагряване се свива и стяга плътно проводника или съединението под нея. Това е най-бързият и чист начин да изолираш запойка, да защитиш кабелно съединение или да маркираш проводник в табло.

Какво е термошлаух и как работи

Полимерът, от който е направен, има „памет на формата". Във фабриката тръбичката се нагрява и разширява, след което се охлажда в разширено състояние. Когато я нагрееш отново — обикновено до 90–120°C — тя се връща към първоначалния си по-малък диаметър и прилепва плътно. След като изстине, запазва формата си трайно.

Коефициент на свиване

Коефициентът показва колко пъти намалява диаметърът след нагряване:

• 2:1 — свива се наполовина. Стандартът за повечето приложения.
• 3:1 — свива се до една трета. За неравни повърхности, например кабелна обувка върху проводник.
• 4:1 и повече — за места с голяма разлика в диаметрите, например съединение на дебел кабел.

Колкото по-голям е коефициентът, толкова по-гъвкав си в избора на размер.

Видове термошлаух

Стандартен (тънкостенен) — най-разпространеният. Предлага се в много цветове. За изолация на запойки, маркировка и защита от механично триене.

С лепило — отвътре има слой горещо лепило, което при нагряване се разтапя и запълва всички неравности. Така съединението става херметично и влагоустойчиво.

Дебелостенен с лепило — същото, но с по-дебела стена. Издържа на по-голямо механично натоварване. За съединения на захранващи кабели, на открито и в земя.

Тефлонов (PTFE) — за много високи температури и агресивни химически среди. Използва се основно в промишлеността.

Как да избереш правилния диаметър

Това е най-честата грешка. Правилото има две условия и трябва да са изпълнени и двете:

• Преди свиване шлаухът трябва да е по-широк от най-дебелото място, което ще покрива — за да се плъзне свободно.
• След свиване шлаухът трябва да е по-тесен от най-тънкото място — за да стегне плътно.

Размерите на шлауха се изписват като два диаметъра — например 16/4 означава 16 mm преди свиване и 4 mm след пълно свиване.

Пример: правиш съединение на кабел 3×2,5 mm². Външният диаметър на кабела е около 10 mm, а на мястото на съединението — около 13 mm. Трябва ти шлаух, по-широк от 13 mm и свиващ се под 10 mm. Термошлаух с лепило Ø16/4 mm пасва точно: 16 mm е достатъчно, за да мине, а 4 mm е много под 10 mm.

Ориентировъчни примери:

• Изолация на единичен проводник 1,5 mm² (около 3 mm) — Ø5 mm
• Изолация на единичен проводник 2,5 mm² (около 3,5 mm) — Ø6 mm
• Съединение на кабел 3×1,5 или 3×2,5 mm² — Ø16/4 mm с лепило
• Съединение на кабел 5×2,5 mm² или по-дебел — Ø22/6 mm или Ø27/8 mm с лепило

Диаметрите на кабелите са ориентировъчни — различават се според производителя. Ако не си сигурен, измери с шублер.

Как се монтира — стъпка по стъпка

Стъпка 1 — Отрежи нужната дължина. Шлаухът трябва да покрива съединението и да излиза поне 10–15 mm от всяка страна. Имай предвид, че се скъсява с около 5–10% при свиване.

Стъпка 2 — Плъзни го върху кабела ПРЕДИ да направиш връзката. Това е най-често забравяната стъпка. След като запоиш или кримпнеш, вече няма как да го сложиш.

Стъпка 3 — Направи съединението. Запой, кримпни или свържи проводниците.

Стъпка 4 — Центрирай шлауха върху съединението.

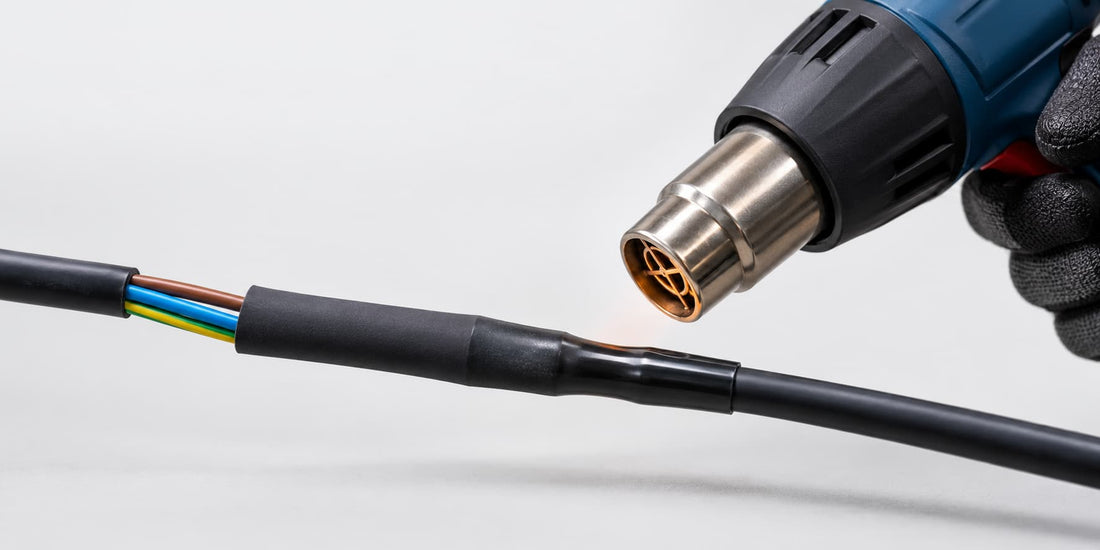

Стъпка 5 — Нагрявай равномерно. Използвай топловъздушен пистолет. Започни от средата и върви към краищата, като въртиш кабела или движиш пистолета около него. Така въздухът излиза навън и не остават мехурчета.

Стъпка 6 — При шлаух с лепило нагрявай, докато не видиш тънка ивица лепило да излиза от двата края. Това е знакът, че съединението е херметично.

Стъпка 7 — Остави да изстине 1–2 минути, без да огъваш кабела.

А запалка? Може само в краен случай и само за малки парчета стандартен шлаух — дръж пламъка на разстояние и в постоянно движение. Открит пламък лесно обгаря шлауха, прави го чуплив и оставя сажди. За шлаух с лепило и за кабелни съединения използвай само пистолет.

Кога ти трябва шлаух с лепило

• При съединения на открито или във влажни помещения
• При кабели, положени в земя
• Когато свързваш кабели с различен диаметър
• В автомобили, лодки и навсякъде, където има вибрации и влага

За сухи помещения и маркировка стандартният шлаух е напълно достатъчен.

За какво се използва

• Изолация на запойки и кримпвани съединения
• Защита на кабелни обувки и накрайници
• Маркировка на проводници по цвят в табло
• Ремонт на наранена изолация
• Защита на кабел при преминаване през остър ръб
• Събиране на няколко проводника в сноп

Цветове при маркировка

Според стандарта IEC 60445 цветовете на проводниците са:

• Кафяв, черен, сив — фаза (L1, L2, L3)
• Син — нула (N)
• Жълто-зелен — защитно заземяване (PE)

Когато маркираш с термошлаух, спазвай тези цветове. Така всеки електротехник след теб веднага ще разбере коя жила каква е.
