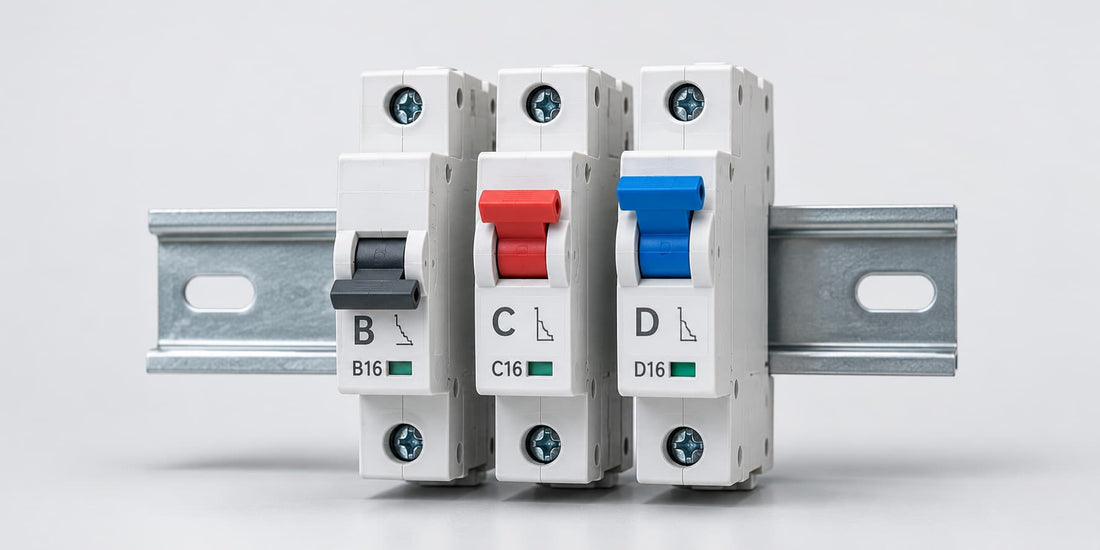

Автоматични предпазители крива B, C и D на DIN шина

Автоматичен предпазител крива B, C или D — как да избереш правилния

Автоматичният предпазител (АП) е основният защитен елемент във всяко електрическо табло. Той изключва веригата при претоварване или късо съединение и пази кабела от прегряване. Повечето хора го избират само по ампери, но буквата пред числото — например C16 — е също толкова важна. Тя показва характеристичната крива на изключване.

Какво означава характеристичната крива

Всеки автоматичен предпазител има две защити. Топлинната реагира бавно при продължително претоварване. Магнитната изключва моментално при голям ток, например късо съединение. Кривата показва колко пъти над номиналния ток трябва да скочи токът, за да сработи моменталното изключване.

Причината да има различни криви е пусковият ток. Много уреди теглят за части от секундата няколко пъти повече ток при включване. Предпазителят трябва да издържи този кратък скок, но да изключи веднага при истинско късо съединение.

Крива B — за товари без пусков ток

Моментално изключване при 3–5 пъти номиналния ток. Най-чувствителната крива.

Подходяща за:

  • Осветление с обикновени крушки
  • Нагревателни уреди без мотор
  • Дълги кабелни линии, където токът на късо съединение е по-малък

Крива C — универсалният избор

Моментално изключване при 5–10 пъти номиналния ток. Това е най-разпространената крива в българските жилища и търговски обекти, защото издържа на умерени пускови токове.

Подходяща за:

  • Контакти
  • Климатици, перални, съдомиялни
  • LED осветление с много драйвери или трансформатори
  • Малки помпи и двигатели

Крива D — за големи пускови токове

Моментално изключване при 10–20 пъти номиналния ток. Рядко се среща в домашни инсталации.

Подходяща за:

  • Мощни двигатели и компресори
  • Трансформатори
  • Заваръчни апарати и индустриално оборудване

Какво става, ако избереш грешна крива

Твърде чувствителна крива (B вместо C). Предпазителят изключва при всяко включване на уреда, въпреки че няма реална повреда. Типичен пример е верига с много LED лампи — драйверите им теглят голям ток за миг при включване и крива B „пада“.

Твърде „твърда“ крива (D вместо C). Това е по-опасната грешка. При дълъг кабел токът на късо съединение може да не стигне 10–20 пъти номиналния. Тогава моменталната защита не сработва, изключва само бавната топлинна — а през това време кабелът прегрява.

Ако не си сигурен — за битова инсталация крива C почти винаги е правилният избор.

Колко ампера да избереш

Номиналният ток на предпазителя трябва да е по-голям от работния ток на уреда, но по-малък от допустимия ток на кабела. Предпазителят пази кабела — затова винаги се съобразява със сечението му.

Ориентировъчни стойности за медни проводници в жилище:

  • Осветление — 10A, крива B или C, кабел 1,5 mm²
  • Контакти — 16A, крива C, кабел 2,5 mm²
  • Бойлер — 16A, крива C, кабел 2,5 mm²
  • Климатик — 16A, крива C, кабел 2,5 mm² (за по-мощни модели — 20A с кабел 4 mm²)
  • Готварска печка / фурна — 25A с кабел 4 mm² или 32A с кабел 6 mm², крива C
  • Мотор / компресор — според мощността на двигателя, крива C или D

Повече за избора на кабел — в статията Как да изберем правилното сечение на кабел.

Какво означава 6kA

Числото в kA (килоампери) е изключвателната способност — максималният ток на късо съединение, който предпазителят може да прекъсне безопасно, без да се повреди. За жилищни инсталации 4,5kA или 6kA са напълно достатъчни. 10kA се използва в промишлени табла или близо до мощен трансформатор.

1P, 2P или 3P

Автоматични предпазители 1P, 2P и 3P

  • 1P (еднополюсен) — прекъсва само фазата. Използва се за отделните вериги в жилищното табло.
  • 2P (двуполюсен) — прекъсва фазата и нулата едновременно. Често се използва като главен прекъсвач на еднофазно табло.
  • 3P (триполюсен) — за трифазни консуматори и трифазни табла.
