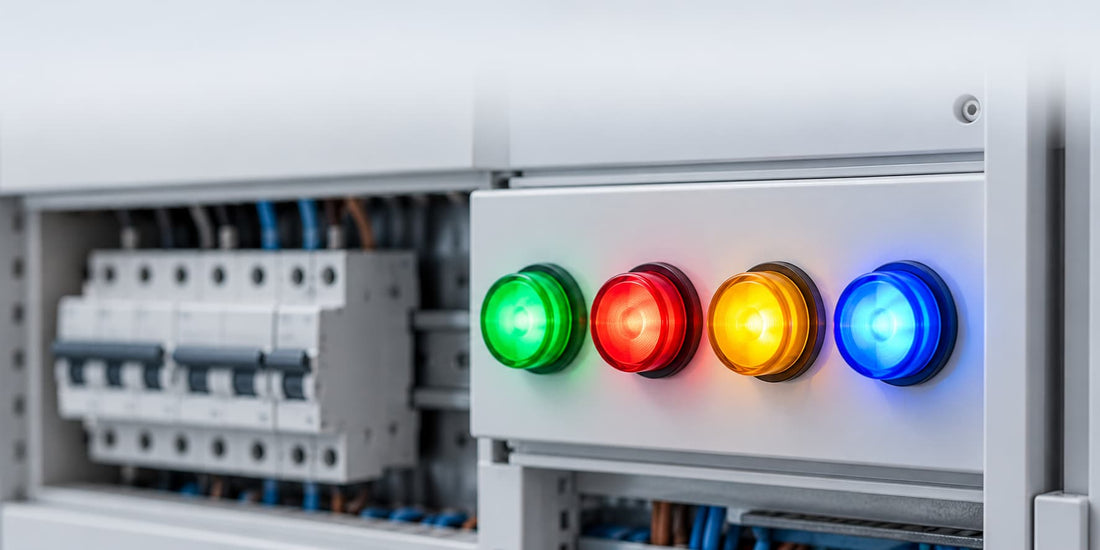

Сигнални лампи за табло — какво означават цветовете и кога ти трябват

Сигналните лампи на таблото или на управляващо табло често се игнорират, а на практика дават бърза и ясна информация за състоянието на веригата, без да е нужно да отваряте таблото или да измервате с уред.

Зелено светващо

Всичко е в ред. Веригата е под напрежение и работи нормално.

Червено светващо или мигащо

В болшинството случаи означава претоварване, късо съединение или сработвал автомат. Сигнализира проблем в конкретна верига, който трябва да се провери.

Жълто светващо

По IEC 60073 (стандартът за цветове на сигнални лампи) жълтото означава предупреждение или необичайно състояние. На практика обаче в много домашни и стопански табла единична жълта лампа се използва по-просто — за индикация на присъствие на напрежение (от мрежата или от генератор). Значението може да варира според конкретното табло, затова винаги проверявай надписа до лампата, ако има такъв.

Синя светваща

По стандарта синято означава „задължително действие“ — сигнал, че операторът трябва да предприеме конкретно действие (например ресет). Не е стандартна за индикация на фаза, но производителите я използват понякога за специфични функции — например посока на въртене на двигател при определени табла за управление.

Три лампи заедно — индикация за фази, не за грешка

Ако на таблото има три сигнални лампи една до друга (обикновено червена, жълта и зелена), най-често те не означават „добре/лошо“, а просто показват присъствие на напрежение на всяка от трите фази (L1, L2, L3). В този случай цветът на всяка лампа е просто етикет на съответната фаза, а не индикация за проблем — светят всичкките, ако мрежата е нормална, и изгасва съответната, ако тази фаза липсва или изгори предпазване (напр. изгорял предпазител).

Кога има смисъл да се притесниш?

Сигналната лампа е първото предупреждение, не крайната диагноза. Ако видиш червена светлина, която не е била там вчера, не се опитвай да отстраниш проблема сам — повикай електротехник.
