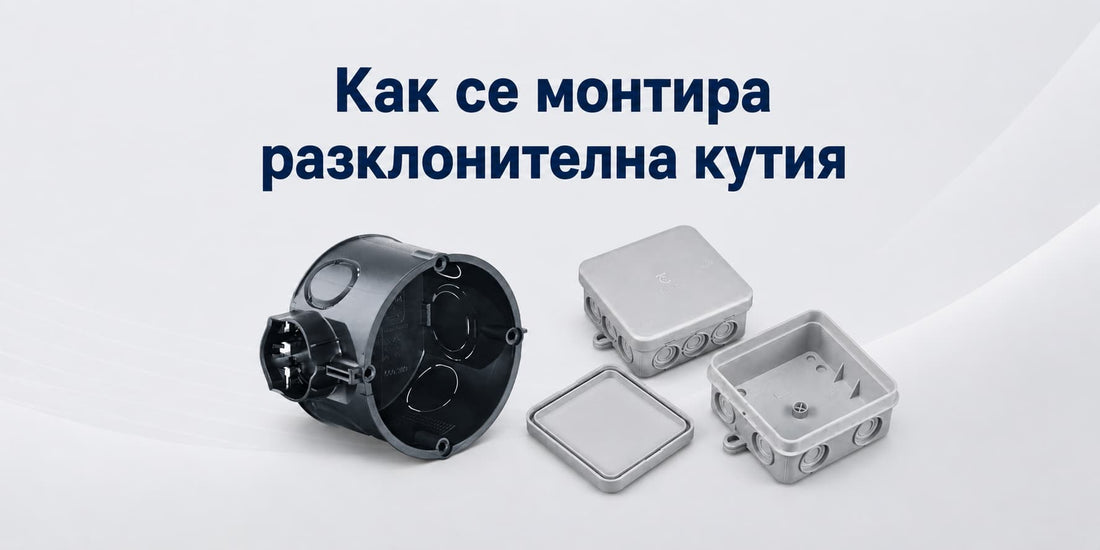

Как се монтира разпределителна кутия — стъпка по стъпка

Разпределителната кутия е мястото, където се събират и разпределят електрическите проводници в инсталацията. Правилният монтаж е от ключово значение за безопасността и надеждността на цялата електрическа система. В тази статия ще разгледаме видовете кутии и как се монтират правилно.

Видове разпределителни кутии

Конзолна кутия (за вграждане)
Конзолните кутии се монтират вградено в стената — зад контакти, ключове или като самостоятелни разпределителни точки. Изработени са от пластмаса и се предлагат в кръгла форма с диаметър 60 или 68мм.

Типични приложения:
- Под контакти и ключове в тухлени стени
- Под контакти и ключове в гипсокартон
- Като разпределителна точка за скрита инсталация
- Съединяване на проводници зад стената

Разклонителна кутия (за открит монтаж)
Разклонителните кутии се монтират на повърхността на стената, тавана или на открито. Предлагат се в различни степени на защита (IP рейтинг) в зависимост от средата на монтаж.

Типични приложения:
- Разпределение на проводници при открита инсталация
- Монтаж в мокри помещения (IP54 и по-висок)
- Монтаж на открито (IP55, IP68)
- Промишлени и търговски обекти

Какво означава IP рейтингът

IP рейтингът показва степента на защита на кутията:
- IP54 — защита от прах и пръски вода от всяка посока
- IP55 — защита от прах и водни струи
- IP68 — пълна защита от прах и продължително потапяне във вода

За вътрешни сухи помещения: IP40 е достатъчен (защита от твърди тела, без защита от прах).

За бани и кухни: минимум IP44.
За открито: минимум IP55.
За директен контакт с вода: IP68.

Монтаж на конзолна кутия — стъпка по стъпка

Стъпка 1 — Изключете захранването
Преди работа изключете главния прекъсвач и проверете с тестер, че няма напрежение.

Стъпка 2 — Издълбайте гнездото в стената
С длето или бормашина издълбайте кръгло гнездо с диаметър малко по-голям от кутията. Дълбочината трябва да е такава, че кутията да влезе до ръба на стената.

Стъпка 3 — Прокарайте проводниците
Прекарайте проводниците през страничните отвори на кутията преди да я поставите в стената.

Стъпка 4 — Фиксирайте кутията
Поставете кутията в гнездото и я фиксирайте с разпъващите крила (при тухлена стена) или с винтове (при гипсокартон). Кутията трябва да е стабилна и равна с повърхността на стената.

Стъпка 5 — Свържете проводниците
Свържете проводниците с WAGO клеми или с винтови клемни блокове. Фазата (кафяво/черно), нулата (синьо) и защитното заземяване (жълто-зелено) трябва да се свържат правилно.

Стъпка 6 — Затворете кутията
Монтирайте капака или монтирайте контакта/ключа върху кутията.

Монтаж на разклонителна кутия — стъпка по стъпка

Стъпка 1 — Изключете захранването
Изключете главния прекъсвач и проверете с тестер.

Стъпка 2 — Изберете подходящо място
Кутията трябва да е достъпна за бъдеща проверка и поддръжка. Не я скривайте зад мебели или под мазилка без капак.

Стъпка 3 — Пробийте кабелните входове
Пробийте заглушките по периферията на кутията само там, където влизат кабели. Използвайте кабелни втулки (PG или M-тип) за уплътняване.

Стъпка 4 — Фиксирайте кутията към стената
Пробийте дупки, поставете дюбели и фиксирайте кутията с винтове.

Стъпка 5 — Въведете кабелите и свържете
Въведете кабелите и ги свържете с клеми или WAGO конектори. Проверете всяка връзка за здравина.

Стъпка 6 — Затворете капака
Затворете капака и проверете уплътнението. При IP55 и по-висок — уверете се, че уплътнителният ринг е поставен правилно.

Съвети за правилен монтаж

- Никога не претоварвайте кутията — не събирайте прекалено много проводници в малка кутия
- Използвайте само клеми за свързване — навиването и залепването с тиксо не е допустимо
- Оставяйте достатъчно дължина на проводниците в кутията — минимум 10-15см
- Маркирайте проводниците за лесна бъдеща идентификация
- Капакът на кутията трябва винаги да е поставен — никога не оставяйте открита кутия

Вижте наличните конзолни кутии в нашия магазин:

Вижте наличните разклонителни кутии в нашия магазин:

Важно: Електрическите инсталации трябва да се изпълняват от квалифициран електротехник. Информацията в тази статия е с образователна цел.
