Катоден отводител (SPD): Какво е, как работи и защо имате нужда от него

Съвременният дом е пълен с чувствителна електроника — телевизори, смарт устройства, перални машини с електронно управление, компютри, фотоволтаични инвертори. Всяко от тях може да бъде унищожено за секунди от нещо, което не можете да видите: импулсно пренапрежение.

Катодният отводител (известен и като SPD — Surge Protection Device) е устройството, което стои между мрежата и вашата техника. В тази статия ще разберете какво точно е, как работи, и — най-важното — дали имате нужда от такъв в дома си.

Какво е импулсно пренапрежение?

Нормалното напрежение в домашната мрежа е 230 волта. При определени условия обаче то може да скочи за изключително кратко — до хиляди волта. Тази ситуация се нарича импулсно пренапрежение или пренапрежение от тип мълния/комутация.

Причините са две:
- Мълния — не е нужно да удари директно в дома ви. Удар в стълб на ел. мрежата на улицата може да изпрати пренапрежение по кабелите до вашите контакти.
- Комутационни процеси — превключване на трансформатори от енергийното дружество, пуск на тежки машини (компресори, асансьори), дори изключване на мощни уреди у вас.

Повечето пренапрежения в домашната мрежа не се дължат на мълния, а на комутационни процеси в самата инсталация или мрежата. Те са по-чести, но по-слаби — и пак бавно увреждат електрониката.

Как работи катодният отводител?

SPD е свързан паралелно в таблото — винаги "слуша" напрежението. При нормална работа той не прави нищо и не влияе на инсталацията.

Когато обаче напрежението скочи рязко над допустимото ниво, SPD се "активира" за изключително кратко — буквално за наносекунди. Той отклонява излишната енергия директно към заземяването, преди тя да стигне до вашите уреди.

Представете си го като предпазен клапан: при нормално налягане стои затворен, а при скок — отваря се и изпуска напрежението безопасно.

Типове SPD — T1, T2 или T3?

Стандартът определя три типа, монтирани на различни места в инсталацията:

- T1 (Клас I) — Главно табло / след мерача. Защита срещу директен удар на мълния. Типичен импулсен ток: 12.5–25 kA (Iimp).
- T2 (Клас II) — Разпределително табло. Защита срещу остатъчни пренапрежения от мрежата и индиректни удари. Максимален ток зависи от конкретния модел (Imax).
- T3 (Клас III) — До конкретен уред / контакт. Защита срещу остатъчни пренапрежения от инсталацията. До 10 kA.

За повечето домове: монтажът на T2 в разпределителното табло е стандартното и достатъчно решение. Осигурява защита на цялата инсталация с едно устройство.

Какво означават параметрите?

При избор на SPD ще видите няколко числа. Ето какво означават:

- Imax (kA) — Максималният ток на разряд, който устройството може да поеме. По-голямото число означава по-силна защита.
- In (kA) — Номинален разряден ток — стойността, при която устройството е тествано многократно (поне 15 пъти по стандарт). По-висок In означава по-дълъг живот на SPD.
- Up (kV) — Остатъчно напрежение — колко "пропуска" след активиране. По-ниската стойност е по-добра.
- Uc (V) — Максималното продължително работно напрежение — обикновено 275 V за европейски мрежи.
- 1P+N — Една фаза + неутрален проводник — стандартна конфигурация за домашни табла.

Как се монтира SPD в таблото?

Стъпка 1 — Монтаж на DIN шина
Устройството се монтира на DIN шина в таблото — до автоматичните защити.

Стъпка 2 — Свържете фазата (L)
Фазовият проводник (L) се свързва към съответната клема на SPD.

Стъпка 3 — Свържете нулата (N)
Неутралният проводник (N) се свързва към клема N.

Стъпка 4 — Заземяване (PE)
Задължително се прави директна връзка към заземяването (PE) — без него SPD не може да отведе енергията.

Стъпка 5 — Предпазител
Монтира се автоматичен предпазител (прекъсвач) с крива C, 25A преди SPD, освен ако не е вграден.

Повечето SPD разполагат с визуален индикатор (зелен/червен прозорец), по който веднага виждате дали устройството е изправно или е "изгоряло" след силен удар.

За кого е препоръчително?

- Къща / вила в район с гръмотевични бури — силно препоръчително
- Фотоволтаична система у дома — препоръчително (консултирайте се с проектанта на системата)
- Градски апартамент с много електроника — препоръчително
- Стар панелен апартамент без скъпа техника — препоръчително при подмяна на табло
- Офис / малък бизнес — силно препоръчително

Колко струва защитата?

Добрият SPD T2 за домашно табло струва между 30 и 80 лв. Монтажът от електротехник — още 20–40 лв.

За сравнение: смяната на изгоряла пералня струва 600–1200 лв, телевизор — 800–2500 лв, хладилник — 700–1500 лв. Едно пренапрежение може да унищожи всички уреди в дома едновременно.

SPD е застраховка за електрониката ви. Плащате еднократно и тя работи за вас години наред.

Как да изберем правилния SPD?

За стандартно домашно табло търсете:
- Тип: T2 (Клас II)
- Конфигурация: 1P+N (за една фаза)
- Imax: минимум 20 kA
- Монтаж на DIN шина
- Индикатор за статус

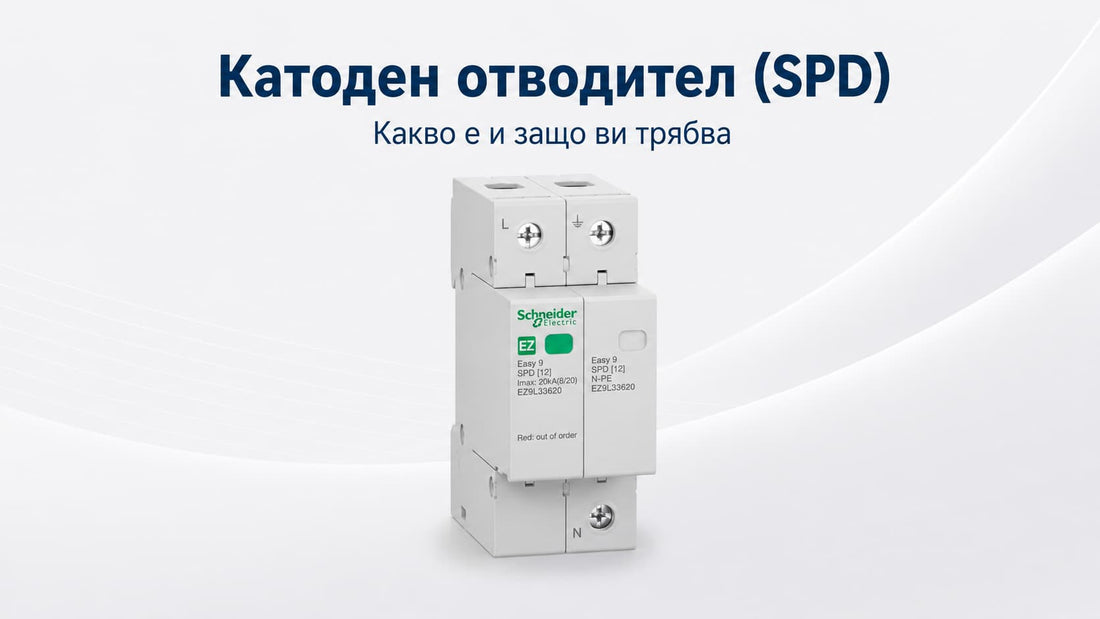

Schneider Electric Easy9 SPD T2 1P+N 20kA е типичен пример за надеждно и достъпно устройство, което покрива всички тези изисквания и се вписва в стандартно домашно табло.

Вижте наличните модели в нашия магазин.

Важно: Електрическите инсталации трябва да се изпълняват от квалифициран електротехник. Информацията в тази статия е с образователна цел.
