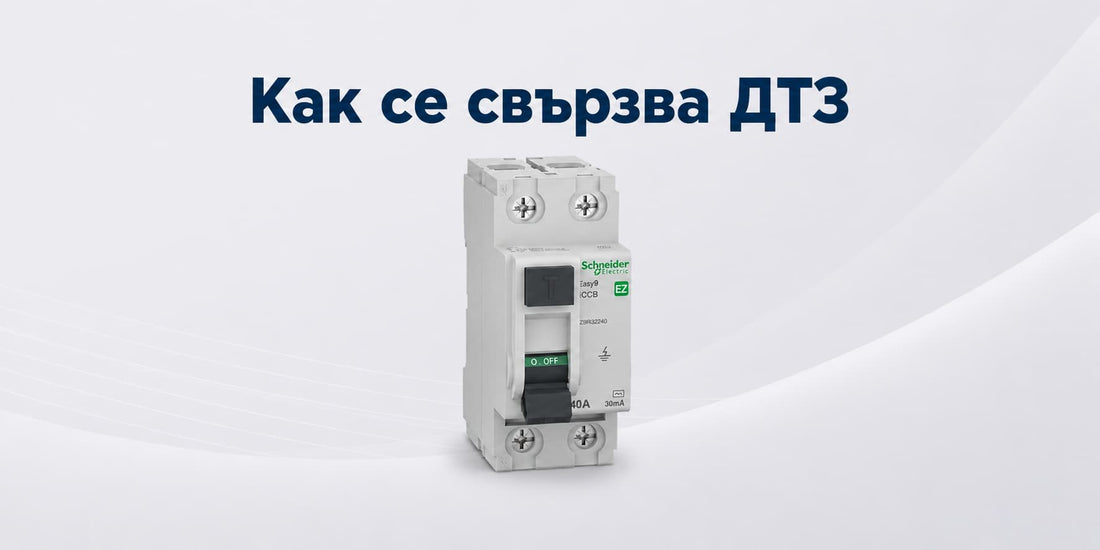

Как се свързва дефектнотокова защита (ДТЗ) — стъпка по стъпка

Дефектнотоковата защита (ДТЗ) е задължителен елемент във всяка съвременна електрическа инсталация. Тя защитава хората от токов удар при повреда в уреди или кабели. В тази статия ще разгледаме как се свързва правилно двуполюсна ДТЗ.

Какво е ДТЗ и защо е важна

ДТЗ следи разликата между тока, който влиза и излиза по проводниците. При поява на ток на утечка — например при докосване на оголен проводник или повреда в уред — защитата изключва веригата за под 0,04 секунди. Моделите с чувствителност 30mA са предназначени за защита на хора и са задължителни в бани, кухни и на открито.

Какво ще ви трябва

- Двуполюсна ДТЗ (2P) — например Schneider Electric Easy9 40A 30mA или 63A 30mA
- Отвертка с изолирана дръжка
- Клещи за оголване на кабел
- Многожилен или едножилен меден кабел

Клемите на ДТЗ

Стандартното наименование на клемите при двуполюсна ДТЗ е:
- 1 — вход фаза (L)
- 2 — изход фаза (L)
- N вход — вход нула
- N изход — изход нула

Входовете са отгоре, изходите — отдолу. Винаги проверявайте схемата на конкретния модел.

Свързване стъпка по стъпка

Стъпка 1 — Изключете захранването
Преди каквато и да е работа по таблото, изключете главния прекъсвач. Проверете с тестер, че няма напрежение.

Стъпка 2 — Монтирайте ДТЗ на DIN шина
Защитата се защипва на DIN шина в таблото. Натиснете долното езиче и я наклонете леко докато щракне.

Стъпка 3 — Свържете входа (отгоре)
От главния прекъсвач или шината довеждате фазата до клема 1 и нулата до клема N вход. Оголете кабела на около 12-15мм, вкарайте в клемата и затегнете винта.

Стъпка 4 — Свържете изхода (отдолу)
От клема 2 и N изход тръгват проводниците към веригата която защитавате — контакти, осветление и т.н.

Стъпка 5 — Тест
След включване на захранването натиснете бутона TEST на ДТЗ. Тя трябва да изключи незабавно. Ако не изключи — има проблем в свързването.

Избор на правилния модел

- 40A — подходящ за защита на битови вериги с умерено натоварване (осветление, контакти)
- 63A — подходящ за вериги с по-голямо натоварване (бойлер, готварска печка, климатик)

И двата модела са с чувствителност 30mA AC — стандартът за защита на хора.

Вижте наличните модели в нашия магазин:

- Дефектнотокова защита 2P 40A 30mA AC:

- Дефектнотокова защита 2P 63A 30mA AC:

Важно: Електрическите инсталации трябва да се изпълняват от квалифициран електротехник. Информацията в тази статия е с образователна цел.
